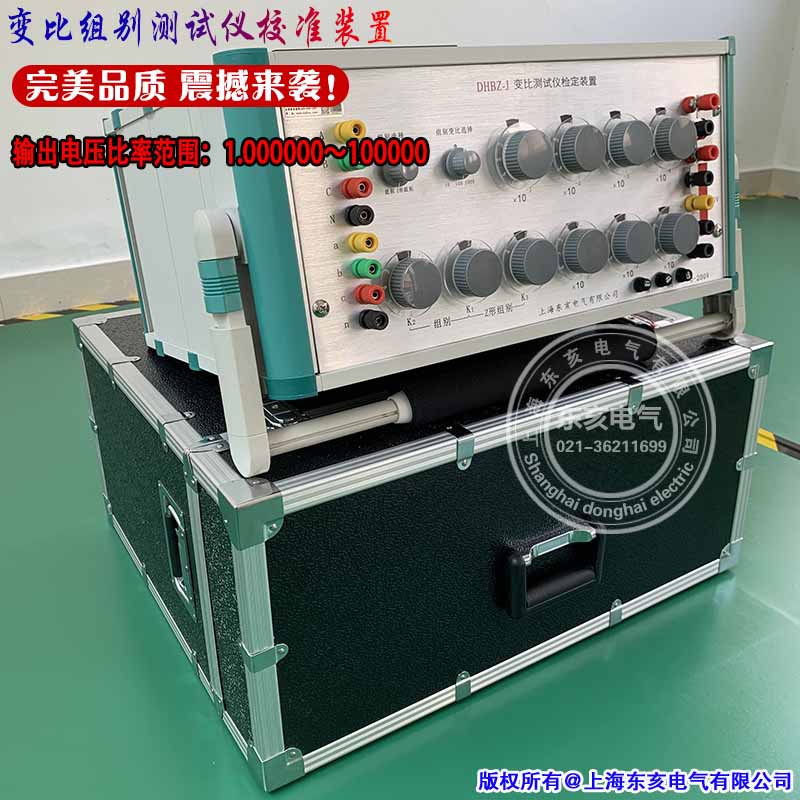

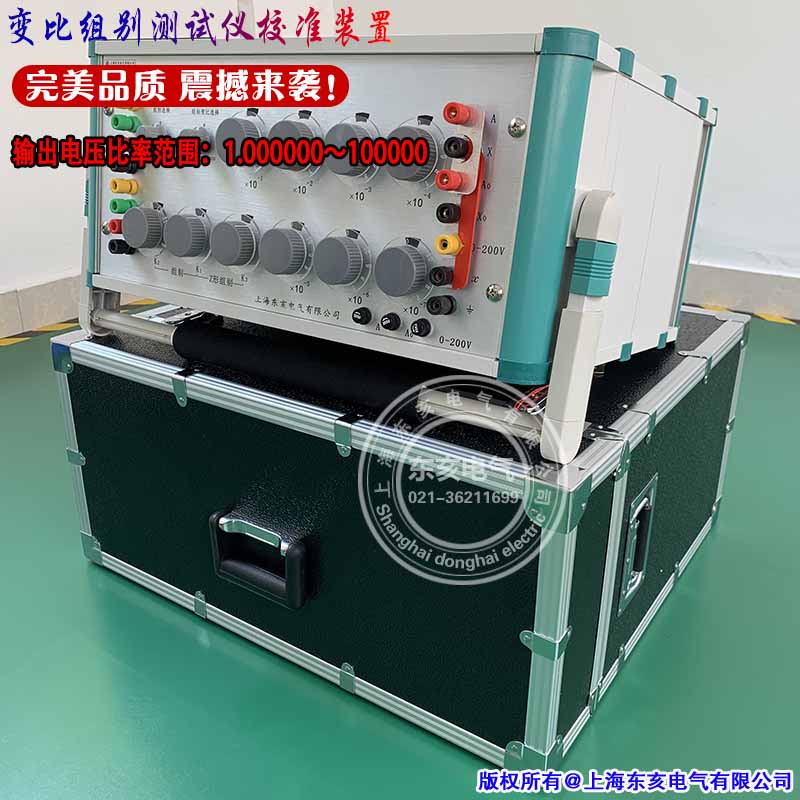

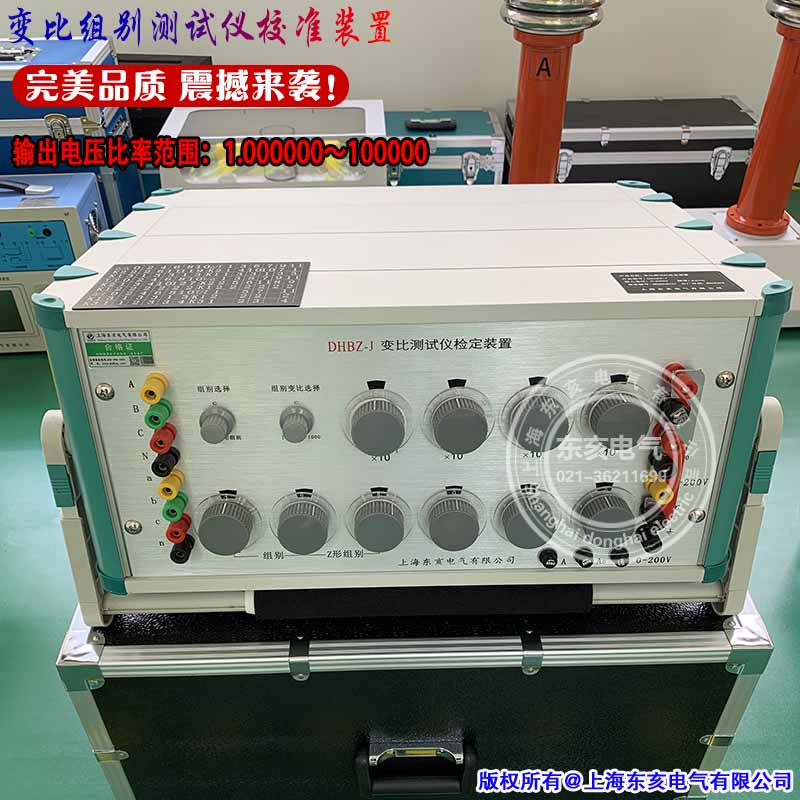

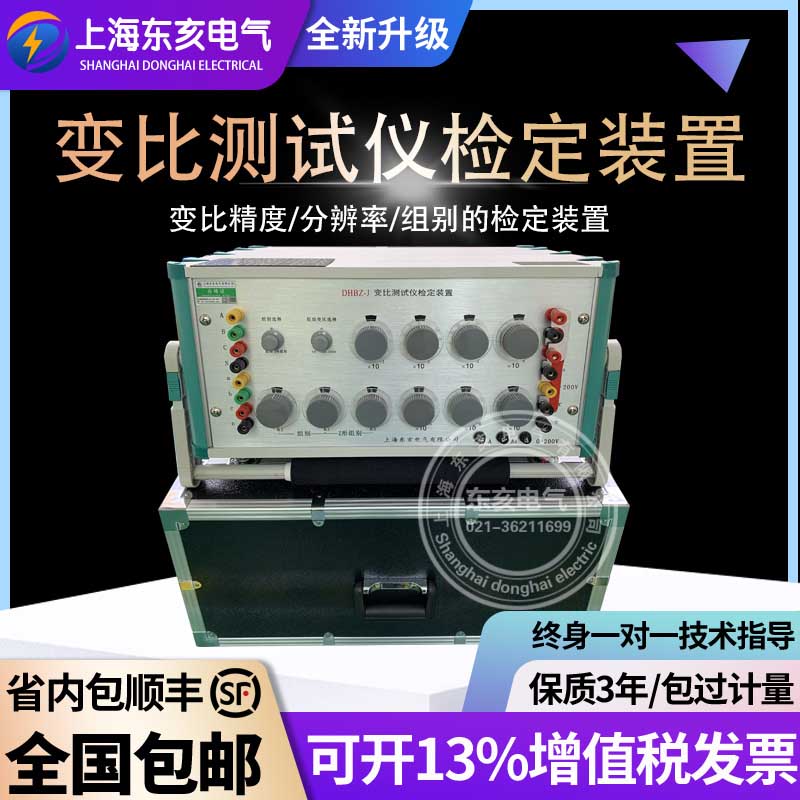

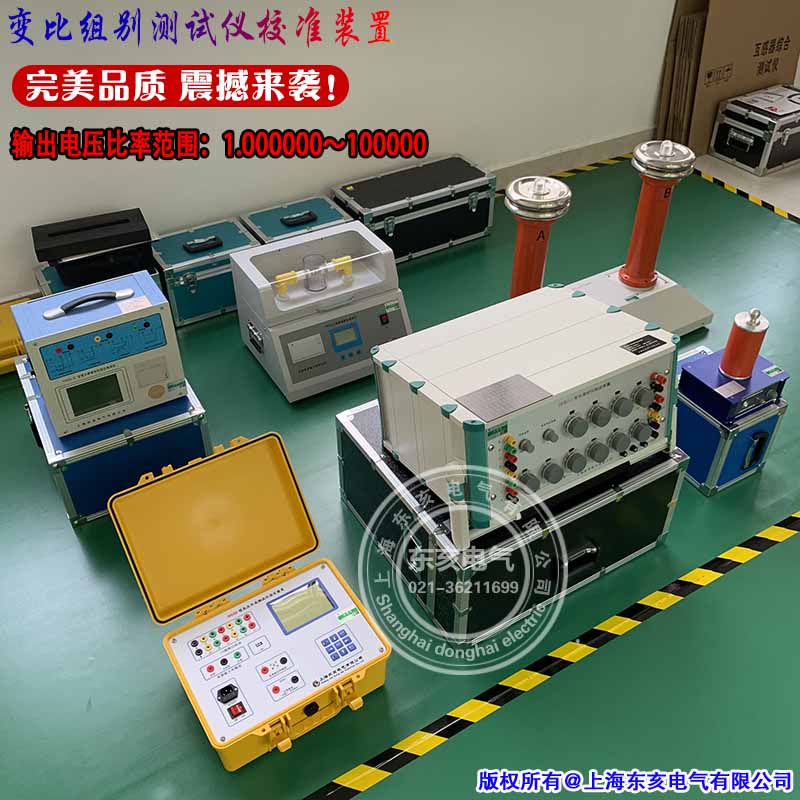

DHBZ-J变比组别测试仪检定装置是专门为变压器，互感器变比组别测试仪检定校准所设计的标准检定器具，参考GB1094.1-1996《电力变压器 第一部分 总则》、JJG314-2010《测量用电压互感器》检定规程，专门针对数字式变比组别测试仪校验要求研制的标准设备。
仪器可以在200V电压下完成变比检定校验工作，由七个十进制调节盘，实现任意变比比率值设定。由三个调节盘组合，实现D/d、D/y、D/z、Y/d、Y/y、Y/z、联结组别设定。设备采用无源电压比例标准器具，由三组单相比例标准通过开关组合连接。设备操作简单，性能可靠、抗干扰能力强。

a、变比校准部分

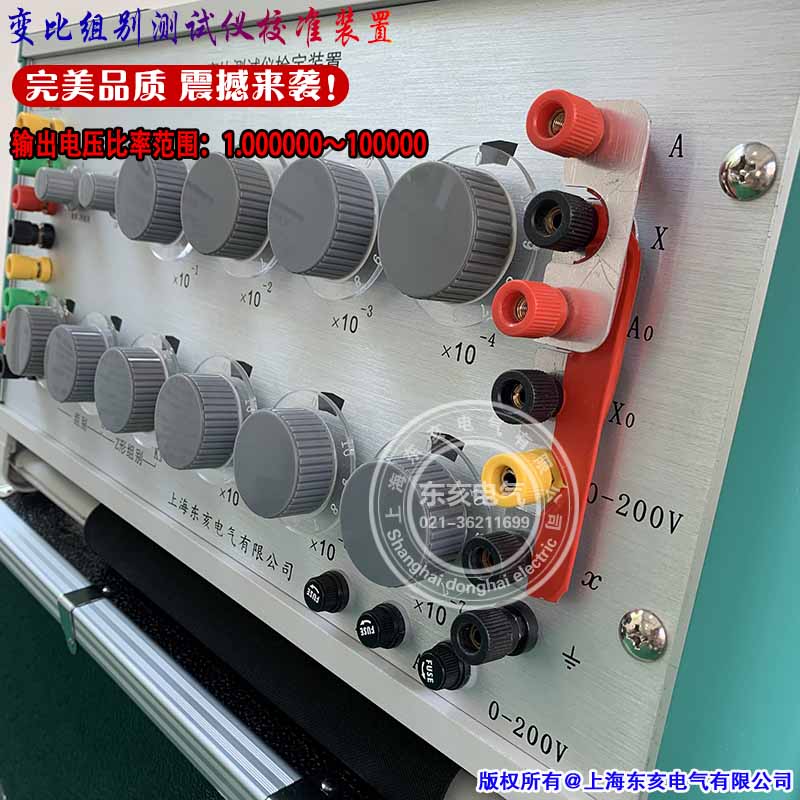

标准面板右边A、X、Ao、Xo、a、x接线端子，其中A、X 与Ao、Xo端子（分别为双级电压互感器励磁绕组，比例绕组输入端，采用并联连接方式）组合为初级输入电压信号输入端。a、x端子为设定比率次级电压信号输出端。

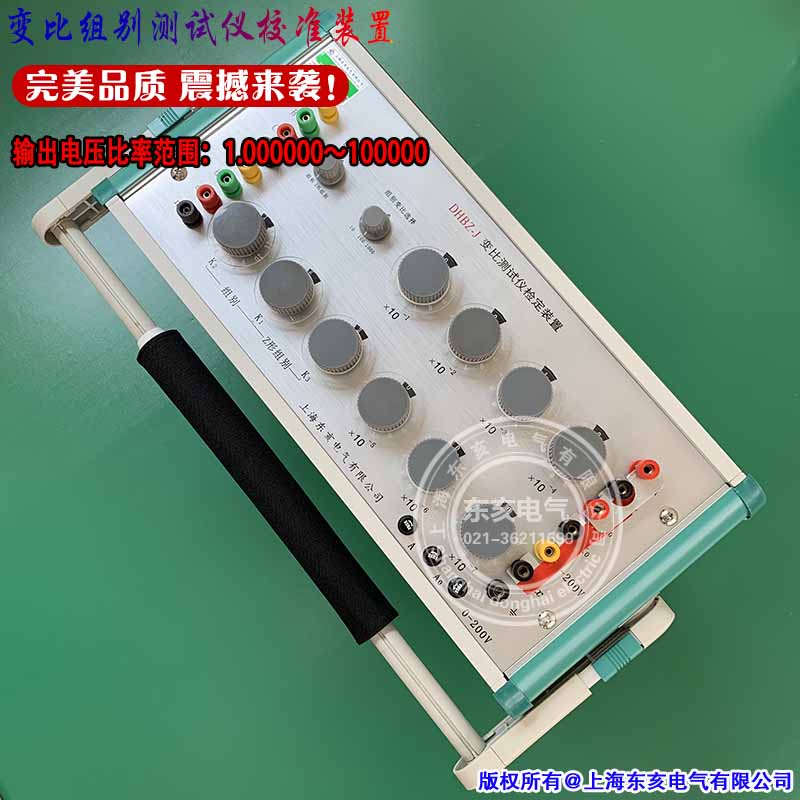

设备面板右边部分有10－1～10－7 共七个十进制分度盘，用来设置电压变比比值，例如：
变比值Kx为：10，则变比值的倒数为1/Kx= 1×10-1 对应面板为盘位置数Sk为1000000
变比值Kx为：100，则变比值的倒数为1/Kx= 1×10-2 对应面板为盘位置数Sk为0100000
变比值Kx为：350，则变比值的倒数为1/Kx= 2.8571×10-3 对应面板为盘位置数Sk为0028571
变比值Kx为：1100，则变比值的倒数为1/Kx= 9.091×10-4 对应面板为盘位置数Sk为0009091
变比值Kx为：2200，则变比值的倒数为1/Kx= 4.545×10-4 对应面板为盘位置数Sk为0004545
变比值Kx为：3300，则变比值的倒数为1/Kx= 3.030×10-4 对应面板为盘位置数Sk为0003030
变比值Kx为：5000，则变比值的倒数为1/Kx= 2.000×10-4 对应面板为盘位置数Sk为0002000
变比值Kx为：5500，则变比值的倒数为1/Kx= 1.818×10-4 对应面板为盘位置数Sk为0001818
变比值Kx为：7500，则变比值的倒数为1/Kx= 1.333×10-4 对应面板为盘位置数Sk为0001333
变比值Kx为：7650，则变比值的倒数为1/Kx= 1.307×10-4 对应面板为盘位置数Sk为0001307
变比值Kx为：10000，则变比值的倒数为1/Kx= 1.307×10-4 对应面板为盘位置数Sk为0001000

b、 组别校准部分

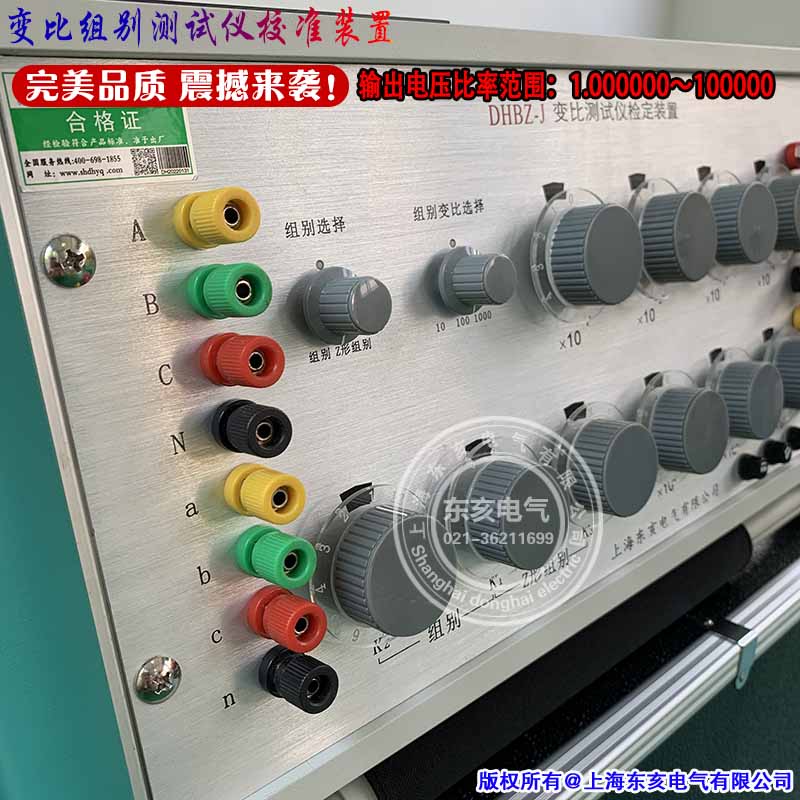

标准面板左边A、B、C、a、b、c、x接线端子，分别三相变压器初级绕组和次级绕组接线端。

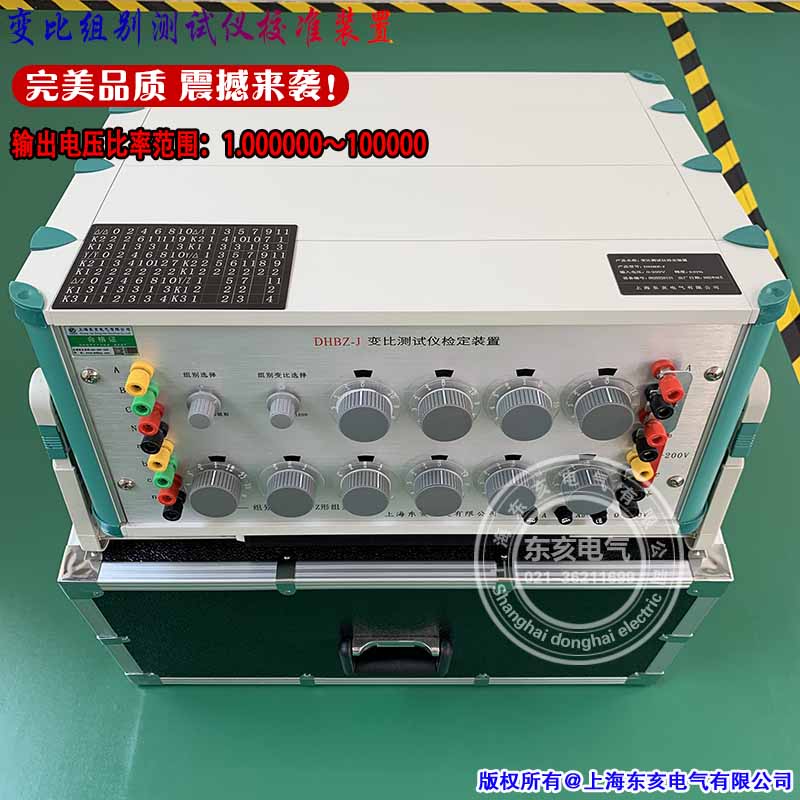

设备面板左边部分有两个功能选择开关和三只连接组别组合开关，其中“组别选择”开关，连接组别开关“K1”，“K2” 用来实现D/y、D/d、Y/y、Y/d三相变压器联结组，K1”，“K2”开关具体置数见“组别开关选择表”部分。“组别变比选择”开关则可以实现上述四种联结组中的10、100、1000变比功能。当需要完成联结组别为D/z，D/y时，可用“组别选择”开关，连接组别开关“K2”，“K3” 用来完成。
例如；需设置联结组别为Y/y-0,组别变比为10时
“组别选择”开关置到“组别”选择档位，
“组别变比选择” 开关置到“10”选择档位，再跟据“组别开关选择表”显示将开关“K1”置“0”档位，“K2”置“2”档位。

例如；需设置联结组别为D/d-0,组别变比为100时
“组别选择”开关置到“组别”选择档位，
“组别变比选择” 开关置到“100”选择档位，再跟据“组别开关选择表”显示将开关“K1”置“9”档位，“K2”置“3”档位。
例如；需设置联结组别为Y/d-1,组别变比为1000时
“组别选择”开关置到“组别”选择档位，
“组别变比选择” 开关置到“1000”选择档位，再跟据“组别开关选择表”显示将开关“K1”置“9”档位，“K2”置“2”档位。
例如；需设置联结组别为D/y-5,组别变比为10时
“组别选择”开关置到“组别”选择档位，
“组别变比选择” 开关置到“10”选择档位，再跟据“组别开关选择表”显示将开关“K1”置“3”档位，“K2”置“3”档位。
例如；需设置联结组别为D/z-0时
“组别选择”开关置到“Z型组别”选择档位，跟据“组别开关选择表”显示将开关“K2”置“3”档位，“K3”置“1”档位。
例如；需设置联结组别为Y/z-1时
“组别选择”开关置到“Z型组别”选择档位，跟据“组别开关选择表”显示将开关“K2”置“2”档位，“K3”置“1”档位。
其它设置可以依次类推完成。

整机通用技术指标
①电压比率量值准确度级别：0.01级
②输入电压范围：0V～240V
③输出电压比率范围：1.000000～100000
④输出组别变比范围：10、100、1000、
⑤连接组别设置范围：D/y、D/d、D/z、Y/y、Y/d、Y/z、
