YHGPY系列高压电机工频交流耐压试验装置(简称：试验变压器）是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的YHGPY系列试验变压器是在YDJ（G）系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全，通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行工频高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

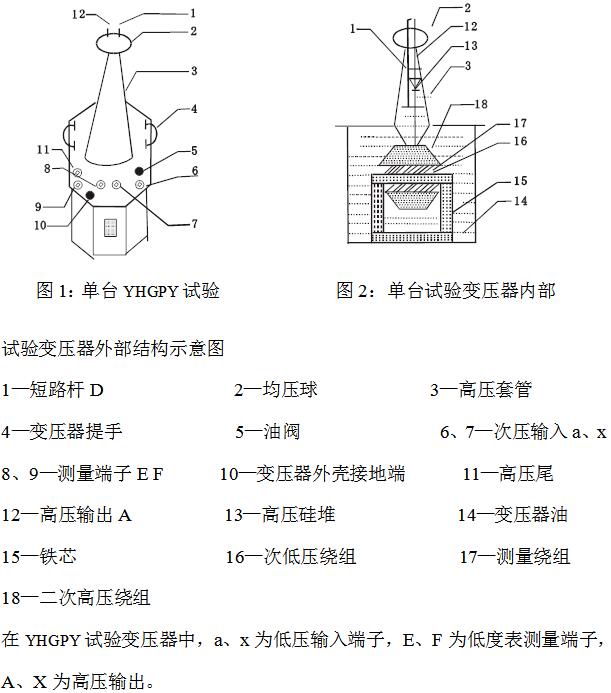

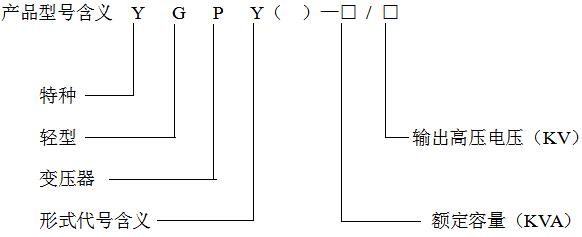

YHGPY系列高压电机工频交流耐压试验装置采用单框芯式结构。初级绕组绕在铁芯上、高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角结构，整体外形美观大方。其外部结构图见图1，内部结构见图2。

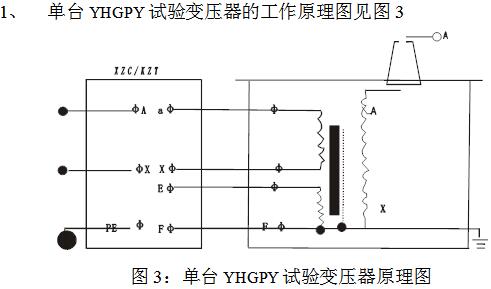

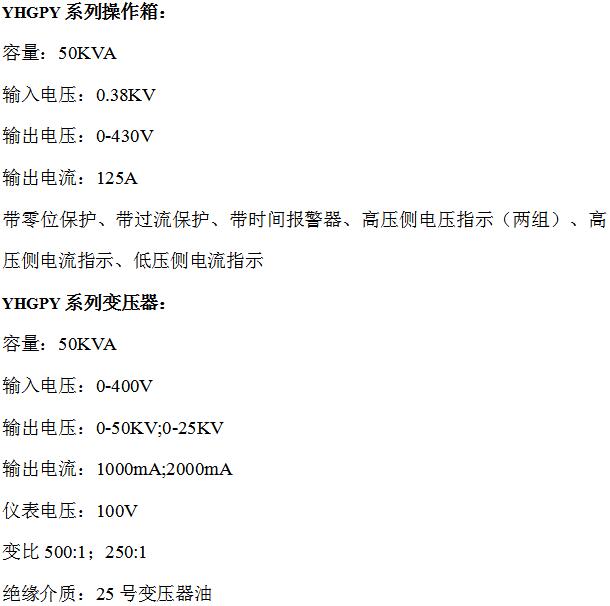

YHGPY系列试验变压器为单相变压器，联结组标号I.I.用工频AC380V电源接入系列操作台，经操作箱内自耦调压器调节至0-400V，电压输出至YHGPY试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

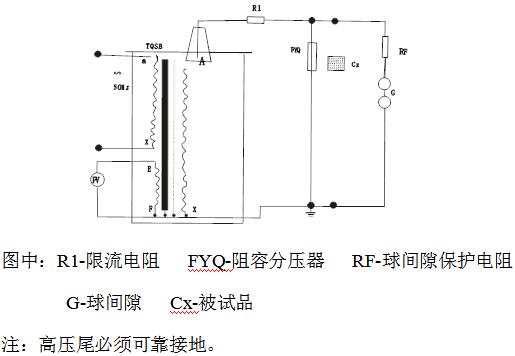

YHGPY做被试品的工频耐压试验使用接线原理图见图6。

试验变压器的容量选择
标准试验变压器容量Pn的确定公式：Pn=KVn2ωct×10-9。
