工作原理简介：

时间校准装置电路划分为：触发电路、高速可预置计数器电路、高精度晶体振荡电路、单片机控制电路、输出控制电路，如图（1）所示。

图（1）

1.2 该时间校准装置的特点是：

1.2.1 实时性强，装置努力做到了触发实时，计数实时，输出实时。为了能实现实时，触发环节采用恒流触发，计数环节采用高速可编程逻辑电路构成同步计数器，保证计数输出和基准脉冲同步，输出电路电路采用晶体管模拟。

1.2.2 采用高精度石英晶振，保证基准脉冲的精确性和稳定性。

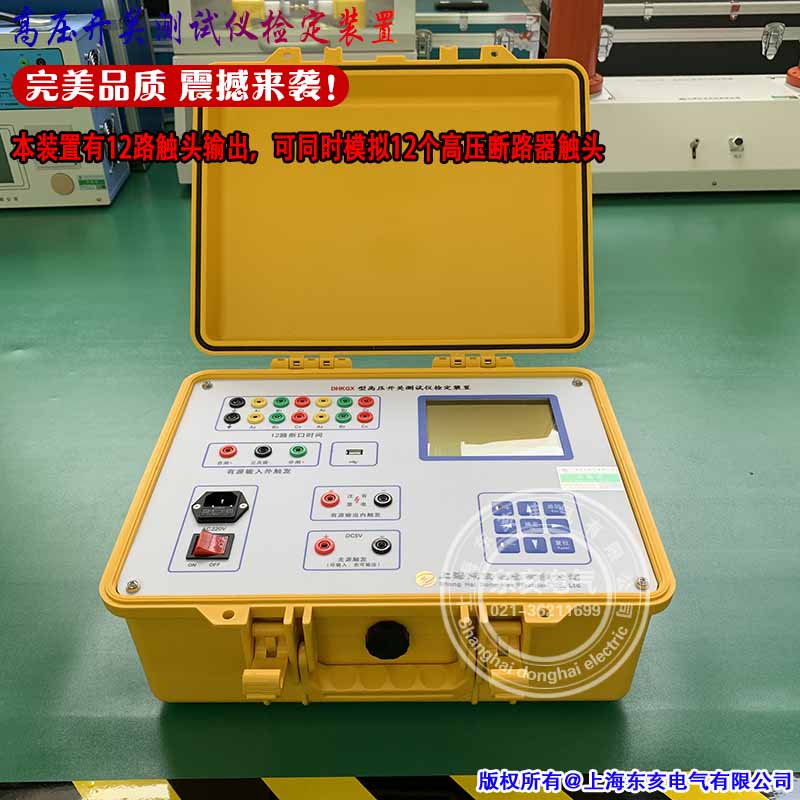

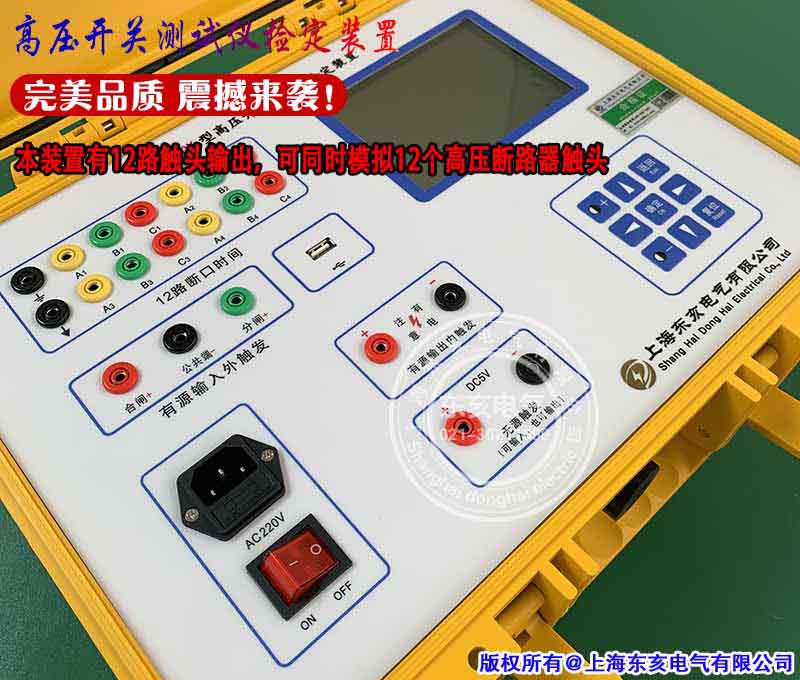

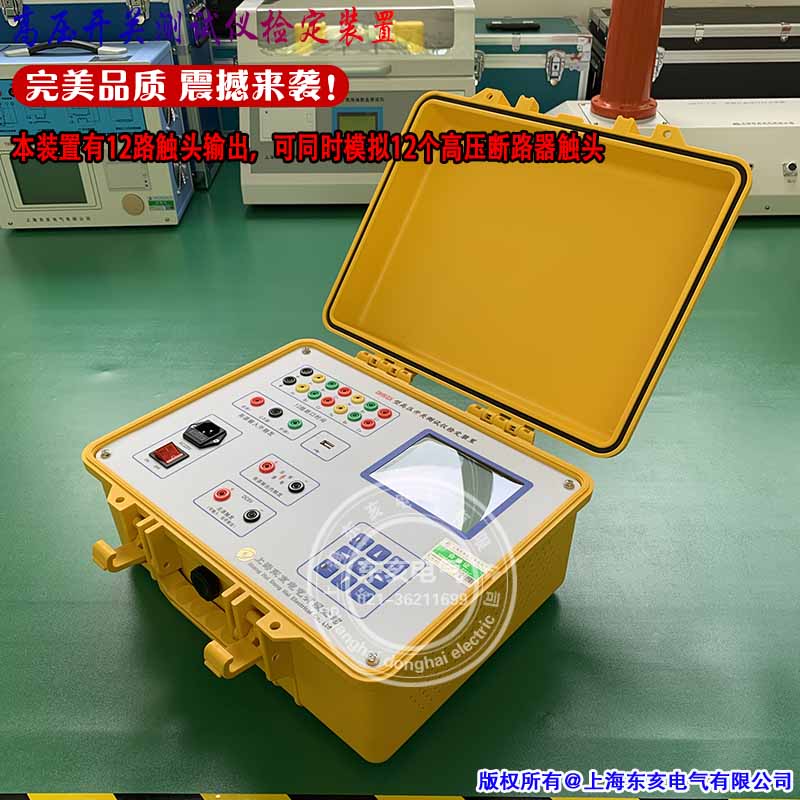

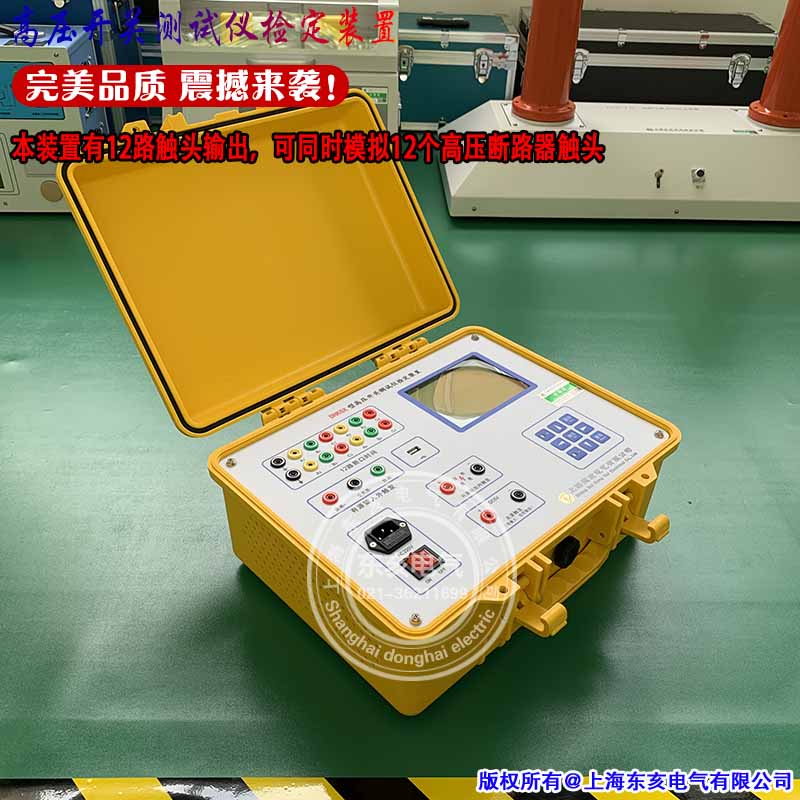

2.1 本装置有12路触头输出，可同时模拟12个高压断路器触头。
2.2 高压断路器合闸或分闸时间可在 1－9999.99mS范围内任意设置。
2.3 分辨率：10us。
2.4 精  度：0.01%读数±10us。
2.5 弹跳频率可选择1kHz、2kHz。
2.6 弹跳脉冲个数可在  0－20 个范围内任意设置。
2.7 支持不同期测试。
2.8 支持内部触发、外部触发、有源触发、无源触发。
2.9 环境温度：10－30度
2.10 环境湿度：小于85％
