| 绝缘油耐压测试仪检定装置
|
 |
|
 |
|
浏览次数： |
|
|
 详细介绍 |
DHYC-J型绝缘油介电强度测试仪检定装置参照最新DL_T 846.7-2016 高电压测试设备通用技术条件 第7部分：绝缘油介电强度测试仪检验规程的要求研发生产的，该检定装置采用我公司分压器专利技术，电压准确度达到0.2%时只需消耗0.45mA交流电流，对绝缘油介电强度测试仪不产生负载效应。

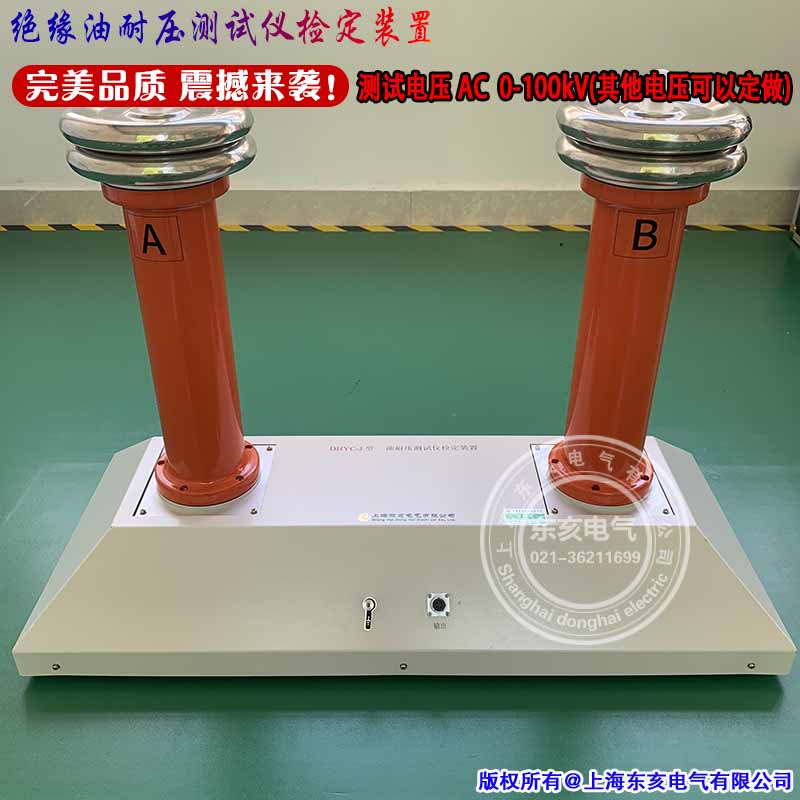

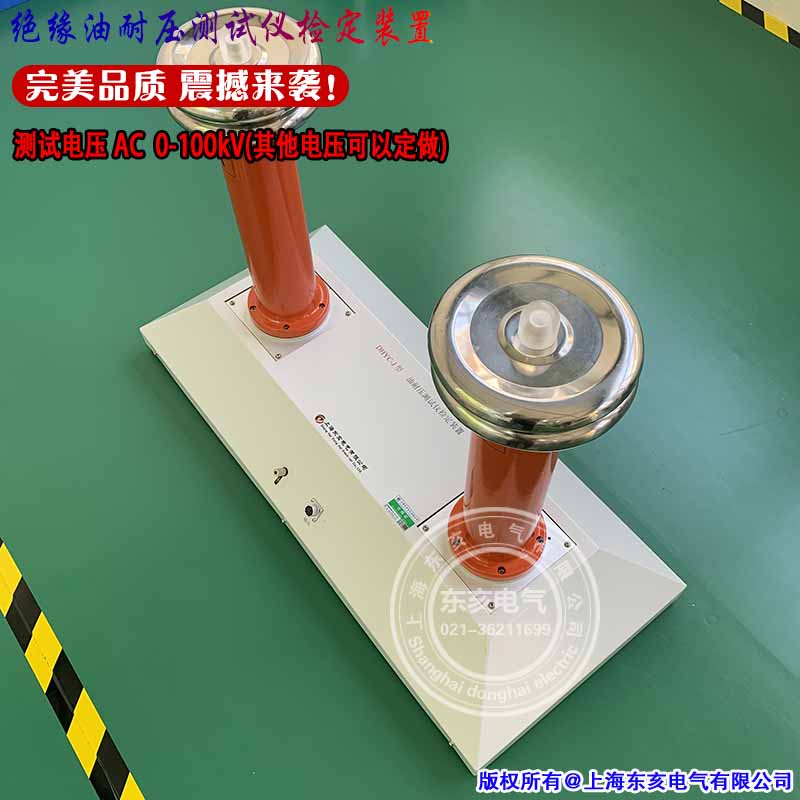

该设备由两台分压器构成，两台分压器准确度相同，A分压器（左边）和B分压器（右边）可以单独分开使用，也可以组合使用，A+B组合使用时显示电压为绝缘油介电强度测试仪两个高压变压器输出电压之和，分开使用时，单独测量单边电压，一般在做计量校准时，采用分开校准的方式，一次校准一台分压器，校准完两台后，A+B的数据就是总和。
使用方法及校准说明
1、产品使用介绍：
⑴图一中①和②是高压输入端，使用时用高压线连接到绝缘油介电强度测试仪的两个高压电极，高压线居中放置，避免与绝缘油介电强度测试仪外壳或低电位物体靠近，以免产生闪络或干扰测量。
⑵图一中③为接地端，此端子必须与大地和绝缘油介电强度测试仪2台高压变压器高压尾相连，不可以只接地或只接高压尾，必须引起注意！
⑶图一中④是信号输出端，用图二所示的电缆与高精度万用表相连，为了排除万用表准确度对本装置示值的影响，推荐使用6位半的进口万用表，比如：福禄克公司8846A或是德公司的34460A等。
主要技术指标
1、测试电压AC0-100kV(其他电压可以定做)
2、等效阻抗：110MΩ
3、准确度： 0.2%（其他准确度可定做）
4、绝缘类型：25号变压器油
5、尺寸：900×395×680mm
6、重量：18kg
7、计量温度范围：20-28℃
8、相对湿度：85%RH
9、测量频率：50Hz
|
| |
|
|
