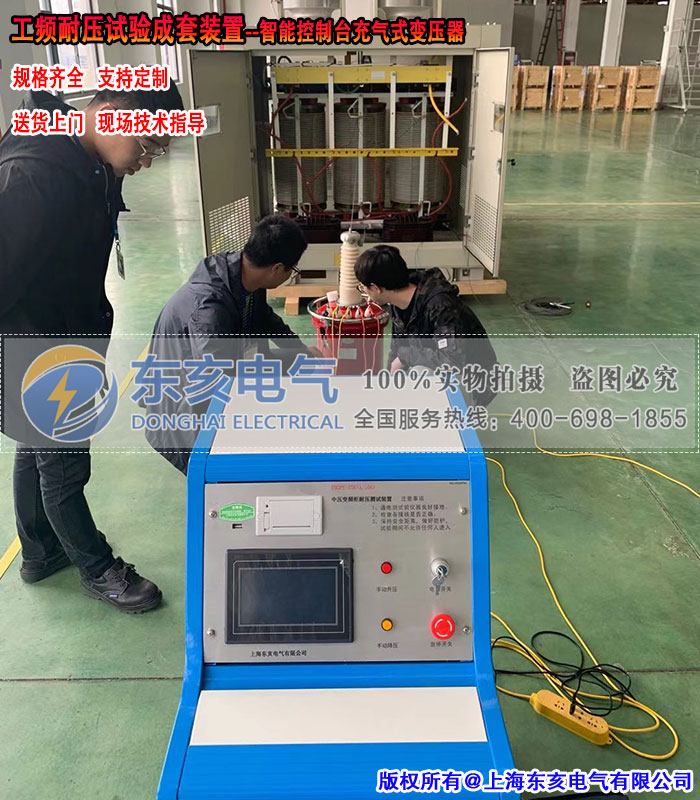

SF6充气式全智能工频耐压试验装置

浏览次数:

   详细介绍

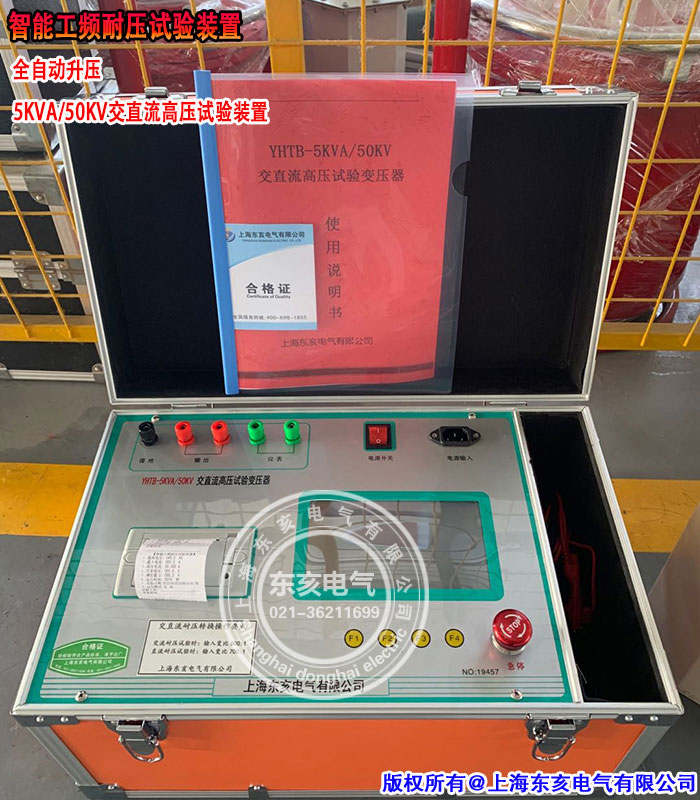

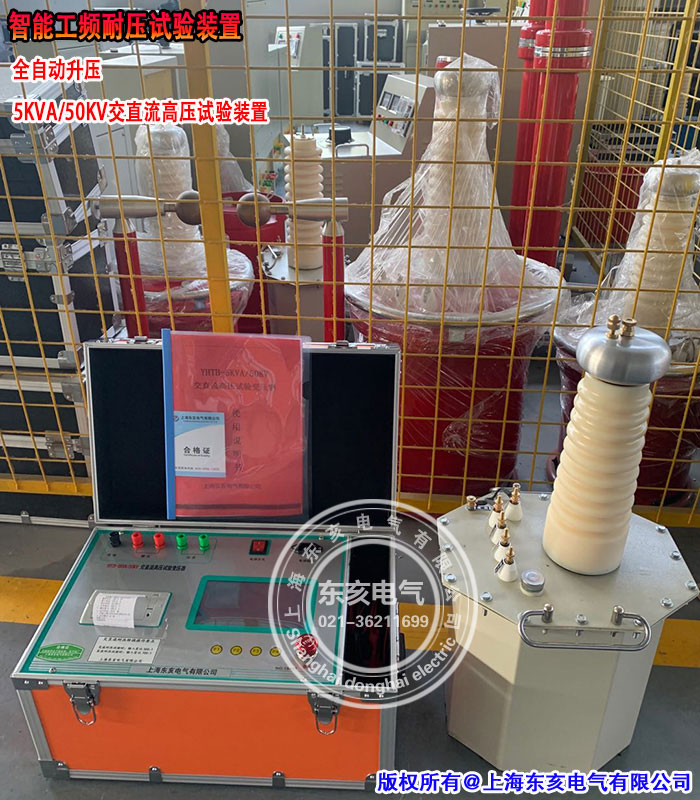

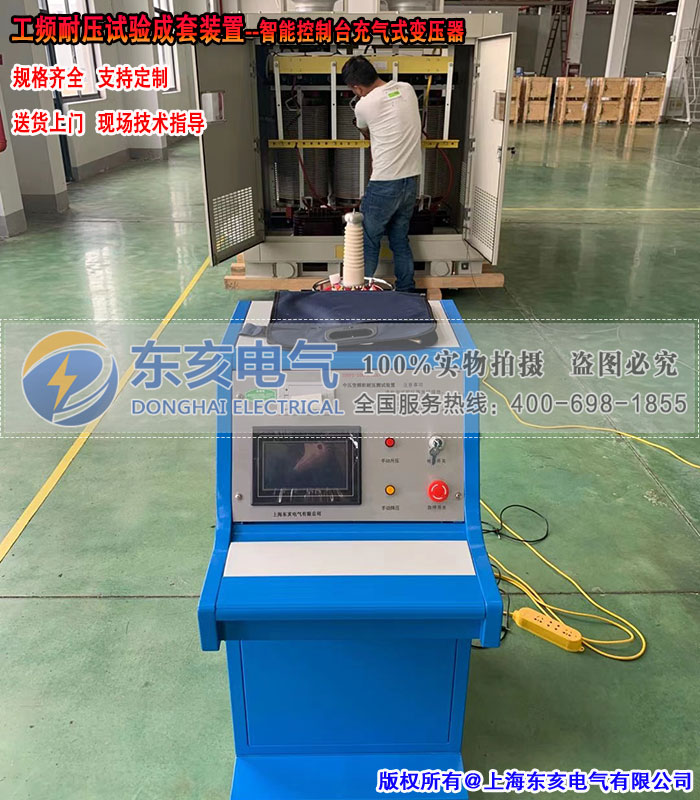

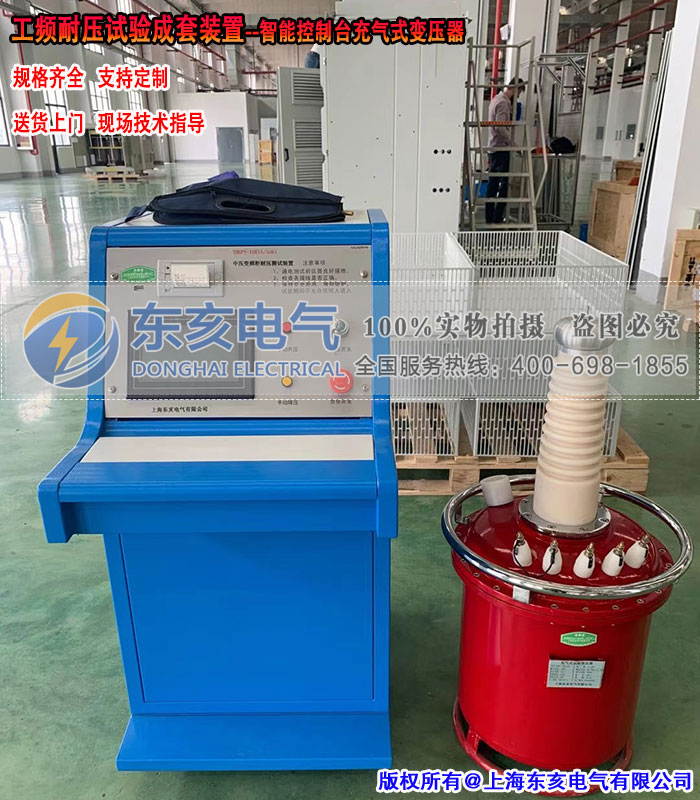

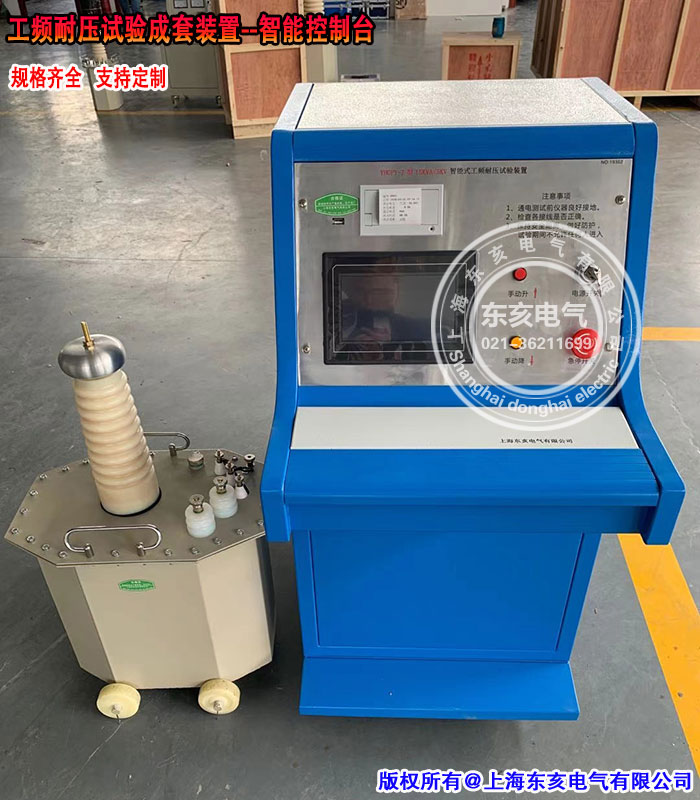

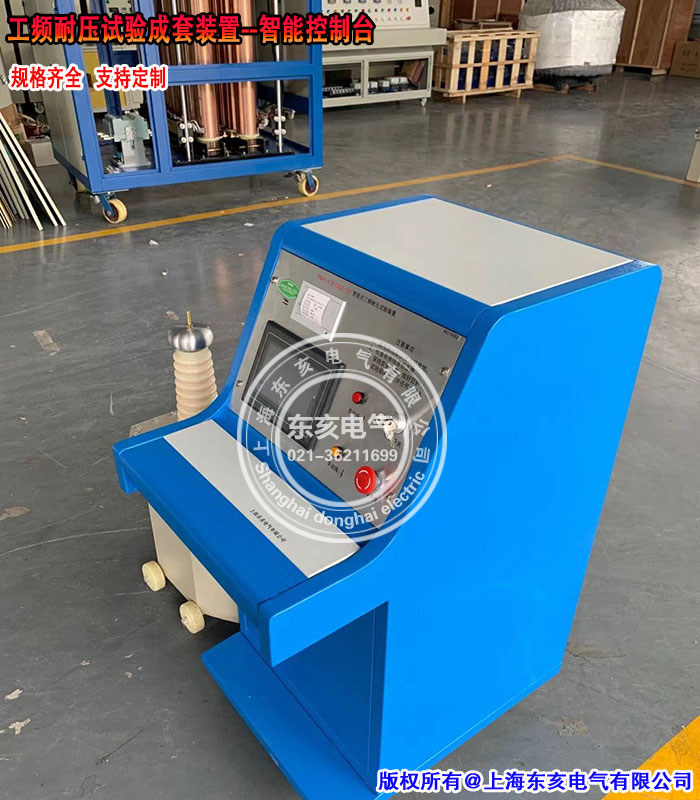

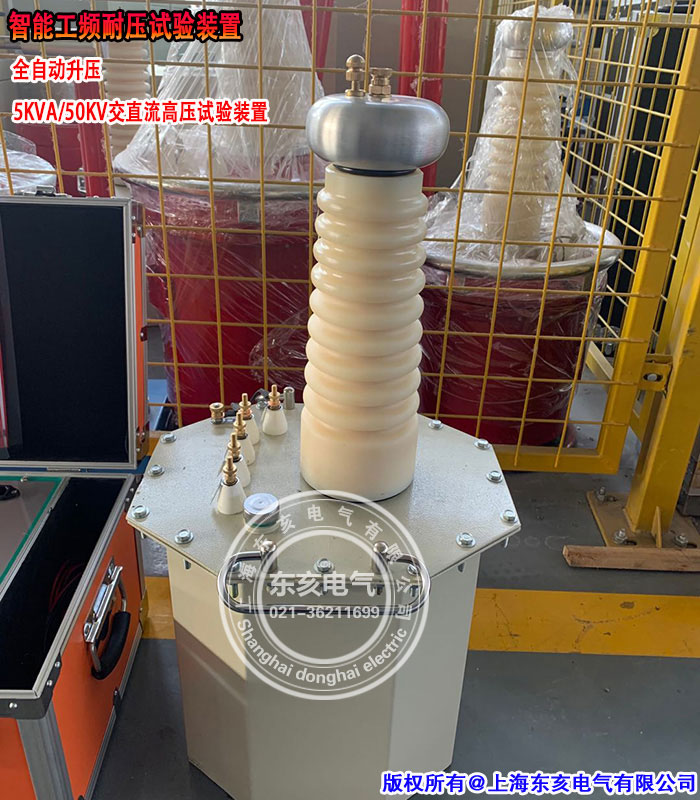

产品简介

  SF6充气式全智能工频耐压试验装置是一种新型高压测试设备,本系列产品采用单框芯式铁芯结构,初级绕组和高压绕组同轴绕制在铁芯上,从而减少漏磁通,增大绕组间的耦合。产品的整体结构紧凑,通用性强,使用携带方便,适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能,是电力设备检测及预防性试验所必备的试验仪器。
  SF6充气式全智能工频耐压试验装置除了可于交流工频耐压试验,如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表,便可组装成直流高压试验装置,可以测量高压直流泄漏电流。

产品别称

高压试验变压器、工频耐压试验装置、交流耐压试验装置、交、直流耐压试验装置、工频耐压测试仪、工频耐压仪、工频耐压机、击穿耐压试验仪、绝缘子耐压试验仪、无局放试验变压器、发电机耐压试验装置...等等

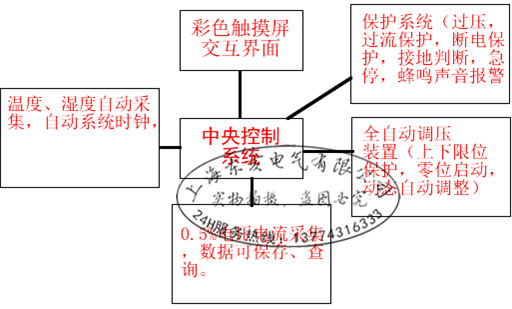

产品特点

1、精度可达0.5%(0.3*读数+0.2*量程);
2、彩色触摸屏操控,速率共分5档可选;可保存500组数据和打印功能;
3、过流过压保护,接地保护
对于发电机供电或中性点不接地可以手动选择屏蔽接地保护)
4、可采集高压电流,击穿电压可记录变压器变比参数可调
5、升压速度共分5档,可手动选择

6、高压输出电压:AC 0-60KV;
7、高压输出电流:AC 0-100mA;
8、低压输入电压:AC 0-200V,±10%;
9、低压输入电流:AC 0-25A;
10、仪表测量端:AC 100V;
11、计时范围:0-999S;
12、电压精度: 1.5% ;
13、电流精度: 1.5% ;
14、升压速度≥2KV/秒±20% 。
15、使用环境要求:
    输入电压:交流220V50Hz;
    环境温度:-40℃~40℃;
    相对湿度:≤85%(环境温度为25℃时);
    不含有化学性气体及蒸汽的环境中;
    无爆炸性危险的气体中;
    不受雨水浸入的场合下;
    最高电压60KV最大电流100mA;
    电压电流精度1%(0.6%*读数+0.4%*量程)。
    不受雨水浸入的场合下。

产品参数

10KV/50KVA工频交流耐压试验装置

一、10KV变压器
1.工作电源:AC220V±10%  50Hz
2.形式:干式隔离变压器
3.额定容量:10KVA
4.输入电压:0 ~ 220V
5.输入电流:23A
6.输出电流:1000mA
7.输出电压:0 ~10kv
8.阻抗电压:<12%
9.变   比:23
二、50KVA调压器
1.额定容量:50KvA
2.输入电压:AC220V±10%  50Hz
3.输入电流:23A
4.输出电压:0 ~220V
5.输出电流:23A
6.产品结构:设有调压器上、下限位功能
7.调压方式:电动调压

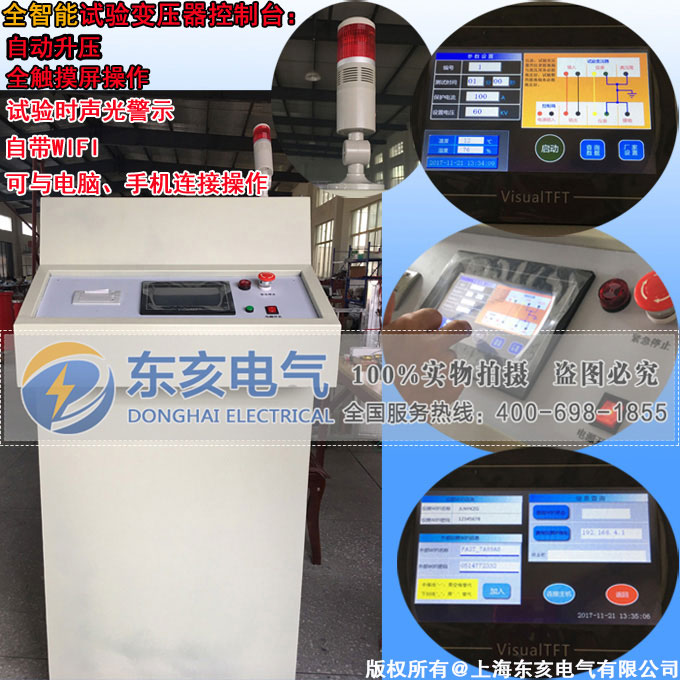

8.功能说明:嵌入式触摸屏上集成电压表、电流表,测量精度高。设有调压器上、下限位保护、零位启动,断电保护,来电自动回零,电压设置、耐压计时、点动微调、过流保护、报警等功能。

使用方法

操作步骤

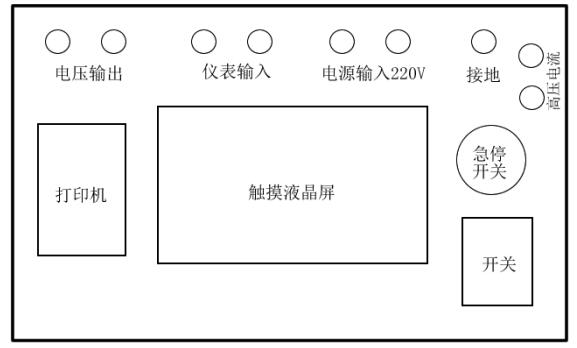

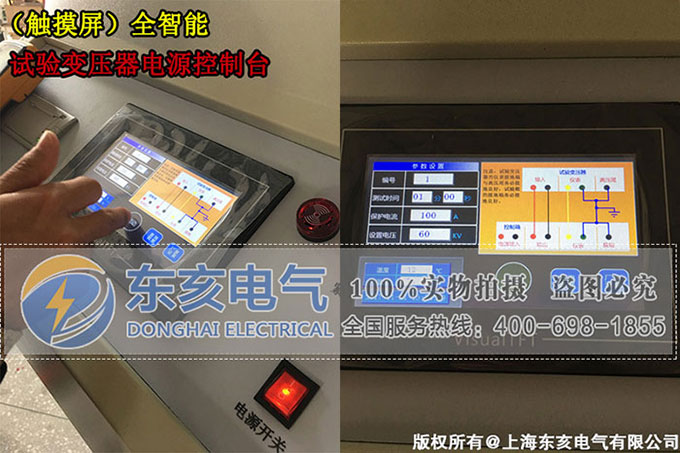

图1  面板示意图

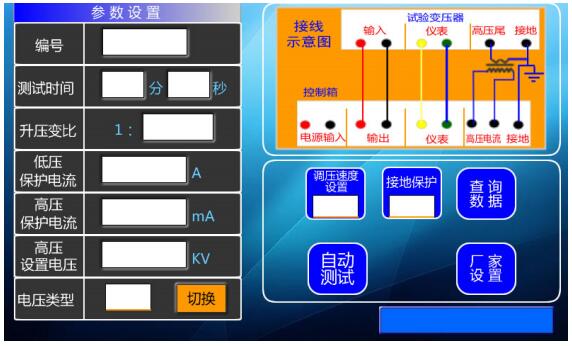

 图2  操作主菜单

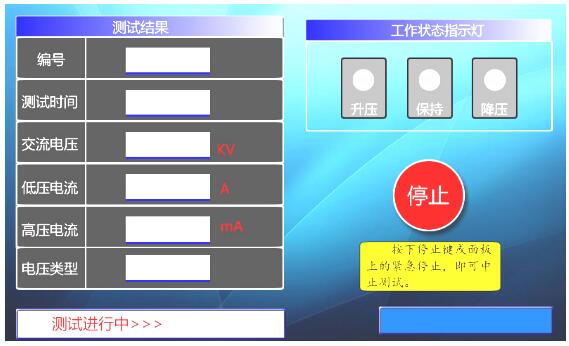

图3 自动耐压测试

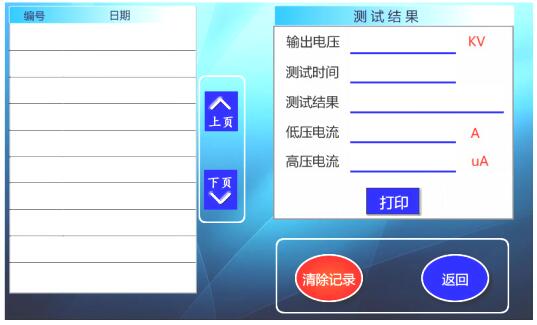

图4 查询数据
1、按接线原理图连接好引线,变压器高压头接被试品高压端,被试品另一端接地,耐压装置可靠接地。电源输出接变压器的输入,变压器的仪表电压接到面板仪表电压,面板高压电流两个端子插到变压器高压尾端的电流采集器的两个端子上。
2、检查各部位的接线是否接触良好,并检查控制箱的输入电压是否为220VAC;
3、打开电源开关,接通电源,显示屏显示出主菜单如图2,
(1)编号:作为测试打印、保存查询的标识;
(2)测试时间:根据实际测试进行设置,最长5分钟;
(3)升压变比:根据外接变压器可更改,变比值按照变压器铭牌上设置(仪表电压:输出电压),例如:仪表电压100V,输出电压60KV,变比就设为1:600.0;
(4)低压保护电流:低压电流最大值,当到达时会停止测试,最大25;
(5)高压保护电流:变压器高压端的输出电流最大值,最大100mA;
(6)设置电压:即为最大实验电压,最高60KV;
(7)电压类型:直流、交流可选,默认交流;
(8)查询数据:查询保存的测试数据;
(9)厂家设置:有密码保护,厂家人员调试电压电流用;
(10)自动测试:开始实验按键;
(11)调压速度设置:5个档可选,1为最慢,5最快;
4、设置好参数后,触摸启动按键,再次确认后即开始测试,测试过程中按下急停按键会停止测试,听到交流接触器跳开切断电源。
5、试验完毕后,电压会自动降至零位,然后断开交流接触器,此时可选择打印测试结果或返回主菜单,如需解开试验引线请关闭电源。
6、数据查询,如图4,可查询保存的测试数据。
7、全装置有接地保护,过压保护,低压过流保护,高压过流保护,紧急停止开关保护。测试时如过流或击穿,仪器会停止试验,返回主菜单。
